在我们的日常生活中，总是会看到以下几种现象:荷叶表面的水自动凝结成水滴水,黾可以漂浮在水面上,稻叶片上的水滴自由滚动,蝉翼不惧怕雨水的侵袭等等…

这便是超疏水现象。

所谓超疏水现象，简单的理解就是材料表面对水有排斥作用，水滴在超疏水表面可以发生自由滚动。

原理简述

为什么“粗糙”表面能产生超疏水性呢？

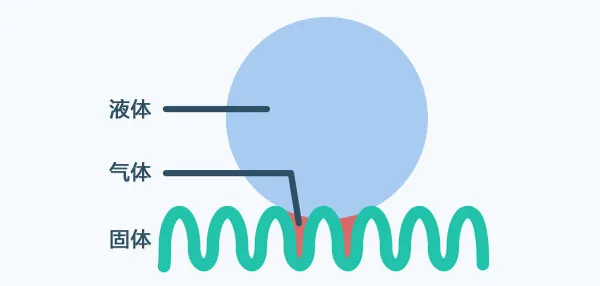

对于一个疏水性的固体表面来说，当表面有微小突起的时候，空气会夹在水与固体表面之间，使得水滴大部分与空气接触，与固体直接接触面积反而大大减小。


由于水的表面张力作用使水滴在这种粗糙表面的形状接近于球形，其接触角可达150度以上，水珠可以很自由地在表面滚动，从而使得材料具有超疏水性。

制备方法

目前，超疏水材料的制备方式主要有两种：一种是将低表面能物质修饰于微纳米粗糙结构表面，另一种是低能表面上形成纳米粗糙结构。

1, 刻蚀法

利用铝合金板为基底材料，在 1 A/cm2 的电流密度下进行电化学刻蚀 30～480 s， 获得接触角>150°的疏水材料。

2, 自组装法：

利用层层自组装的方法制备得到了超疏水木材，先将木材用 Tris 以及盐酸多巴胺改性，反应生成包覆聚多巴胺的木材，然后在此表面上再进行 SiO2 自组装，形成更为细致的纳米结构，然后使用 1 H，1 H，2 H，2 H-十七烷基三乙氧基硅烷对表面进行低能量处理，获得接触角为 154°的超疏水木材。

3, 溶胶－凝胶法：

通过溶胶—凝胶法，利用全氟聚醚对SiO2 进行改性，改善了SiO2的溶解度，降低了其表面自由能，实现了疏水材料的制备。

4, 电化学沉积法：

采用电沉积法在铜基底上沉积一层镍，再经过氟硅烷改性即可得到接触角为162°的超疏 水表面。该材料能够在 4.8 kPa 的负载压力下于 800 目的碳化硅砂纸上移动1m而保持超疏水性，表明此表面具有极好的显微硬度和机械耐磨性。

5, 溶液浸泡法：

利用铝合金板作为基底，将铝合金板浸渍再硝酸镧水溶液中进行热处理，在铝合金表面形成粗糙纳米结构，然后利用十二氟庚丙基三甲氧基硅烷对铝合金表面改性，制得的材料接触角到达到 160°，疏水性能优异，且该超疏水表面 机械强度较高，耐腐蚀，耐磨损。

具体应用

1.光伏发电

太阳能电池板在使用过程中，空气中的灰尘依附在其表面会影响发电效率。

若使其表面覆盖一层超疏水材料可有效降低外界环境的影响。

2.飞机、汽车、轮船等表面涂层

在飞机、汽车、轮船等表面覆盖一层超疏水材料，可以大大提高其抗污、自清洁能力。在船壳中使用的超疏水材料同时可以提高船舶的速度。

3.在织物及过滤材料方面的应用

超疏水织物可被用作防雨/雪服、军用作战服以及帐篷等。

超疏水技术作为一种具有特殊表面性质的新型技术，在防水、防雾、防雪、防污染、抗氧化、防腐蚀和自清洁以及防止电流传导等方面均有良好表现。

目前，超疏水技术所面临的问题主要是如何降低成本，简化技术和延长使用寿命。

对于既疏水又疏油的超双疏材料研究，一直是超疏水技术的主要研究方向。
